自來水流量計的安裝尺寸與現場安裝圖集

點擊次數：4909 發布時間：2021-09-01 09:32:03
外形和安裝尺寸，見表 2-4
注：除表 2-4 標準連接尺寸和公稱壓力以外，可依據用戶要求，根據用戶實際安裝位置尺寸，管道公稱壓力進行非標準設計和制造。

轉換器的結構和外形尺寸(詳見轉換器部分)

自來水流量計（含傳感器）外形及連接尺寸（見圖 2-2，表 2-4）

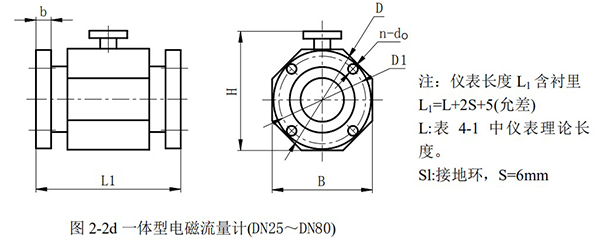

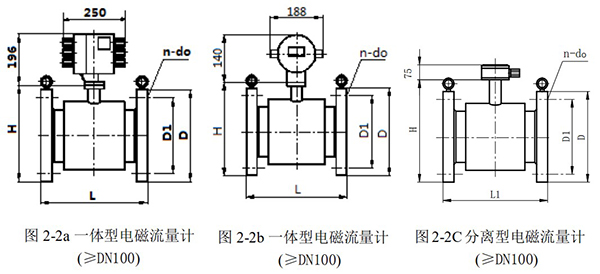

自來水流量計尺寸圖

常用規格自來水流量計外形尺寸和法蘭連接尺寸

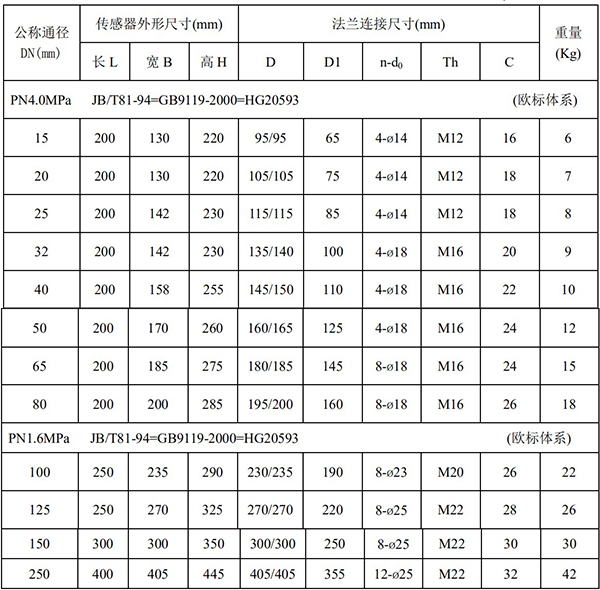

自來水流量計尺寸對照表一

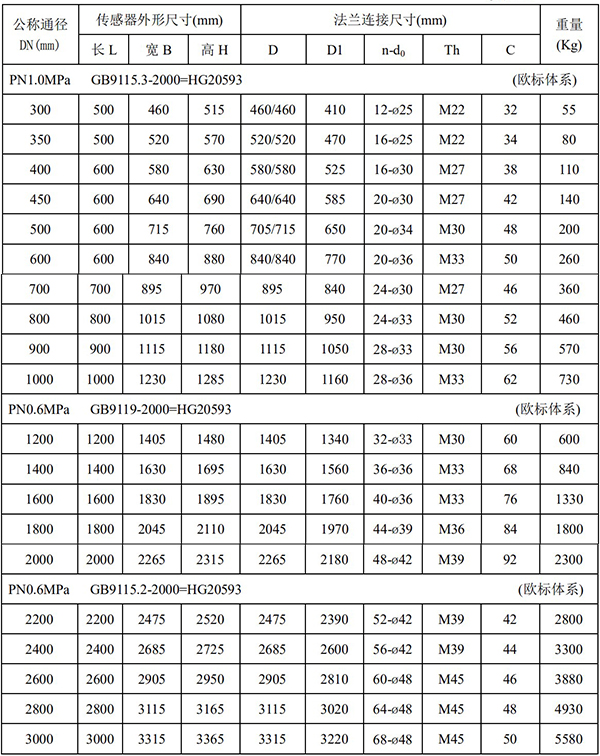

自來水流量計尺寸對照表二

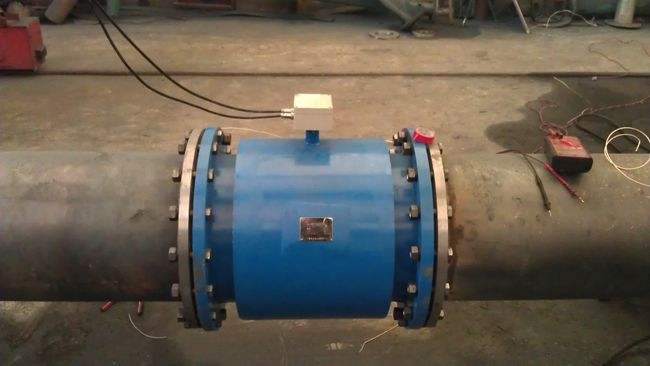

一體式自來水流量計現場安裝
一體型電磁流量計現場安裝圖
分體式自來水流量計現場安裝
分體式電磁流量計現場安裝圖

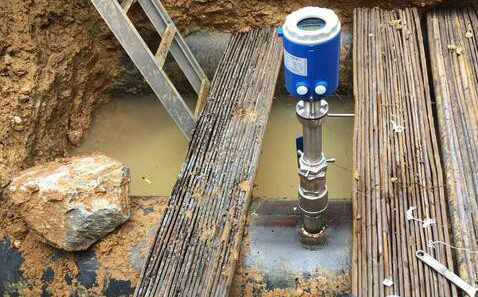

插入式自來水流量計現場安裝
插入式電磁流量計現場安裝圖
